參數分類 | 項 目 | 指 標 |

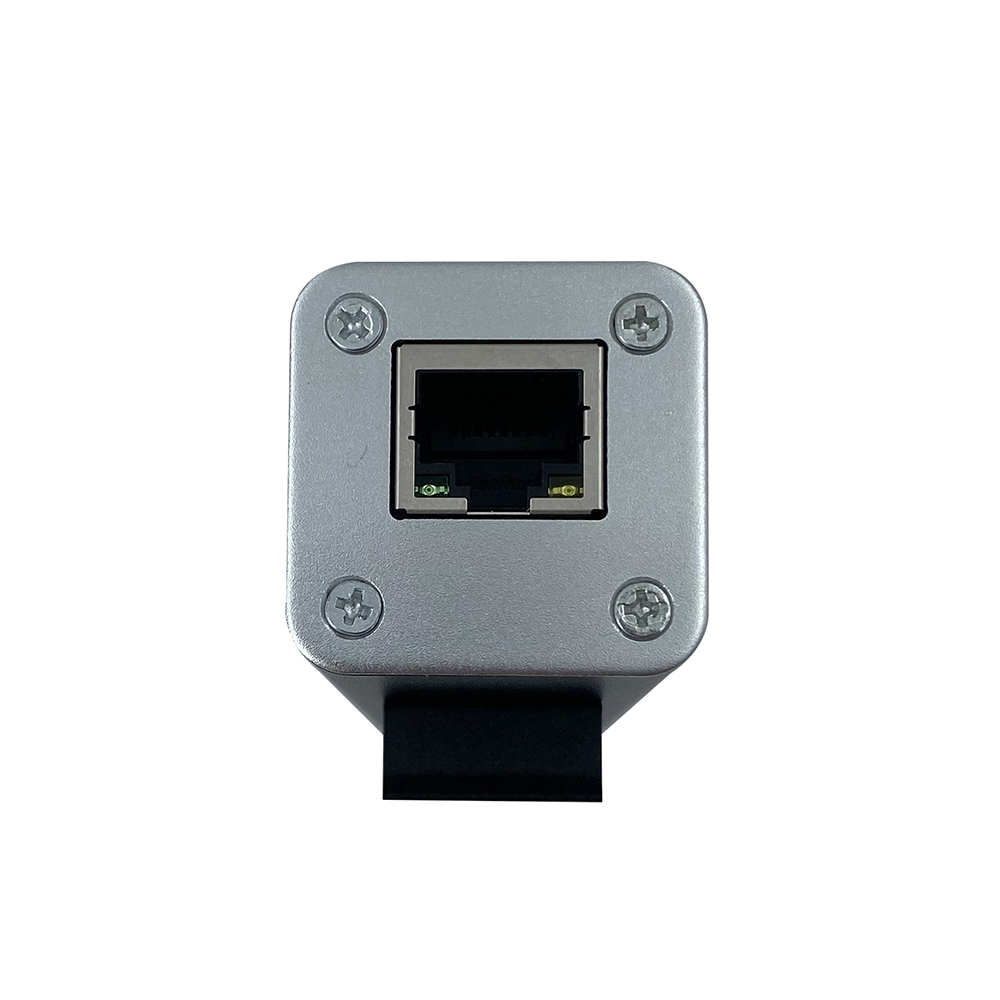

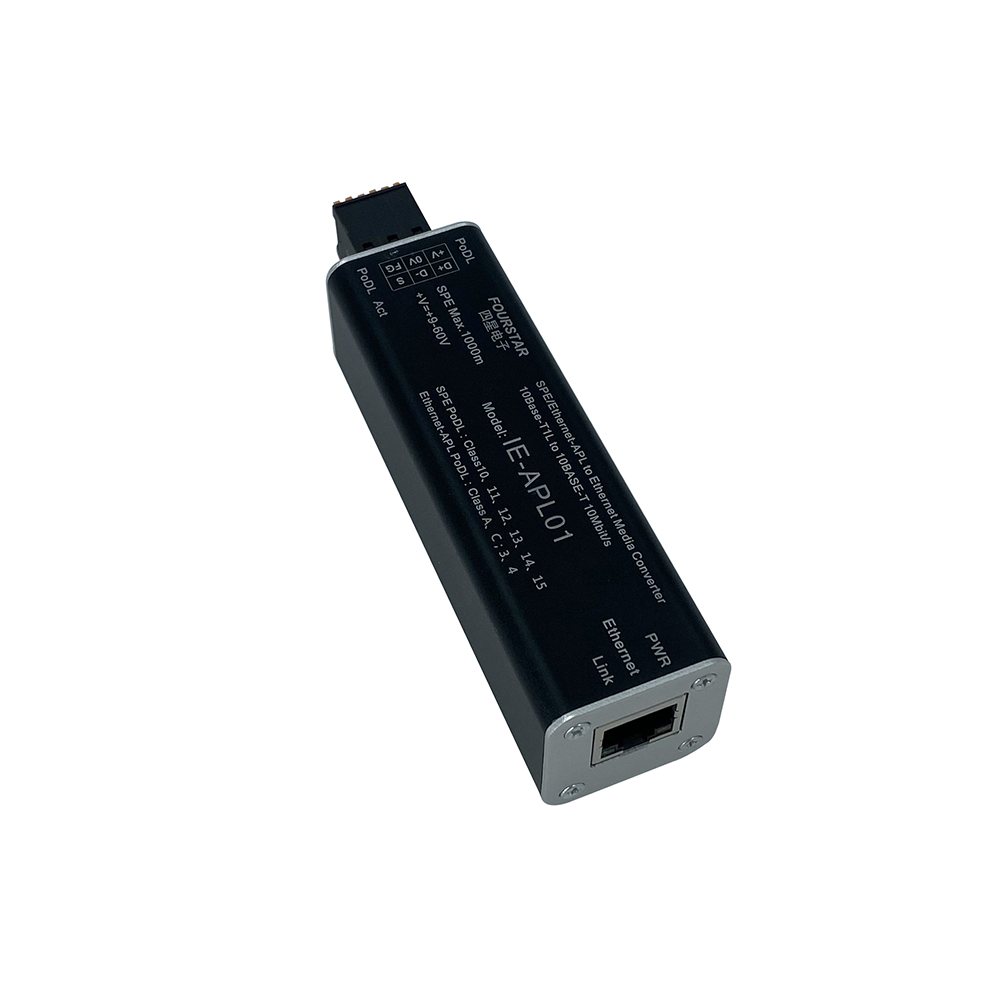

標準以太網口參數 | 接口類型 | 標準RJ45連接器。 |
傳輸速率 | 10Mbit/s。 |
網線自適應 | 網口具有 MDI/MDI-X 自動跳線功能，可自動適應直通網線和交叉網線。 |
最大傳輸距離 | 五類4芯雙絞線（Cat.5）最長100 米。 |
連接指示 | 以太網端口連接指示燈。 |
網口協議 | 符合 IEEE802.3，10BASE-T以太網標準。 |
網口數量 | 1個RJ45端口。 |

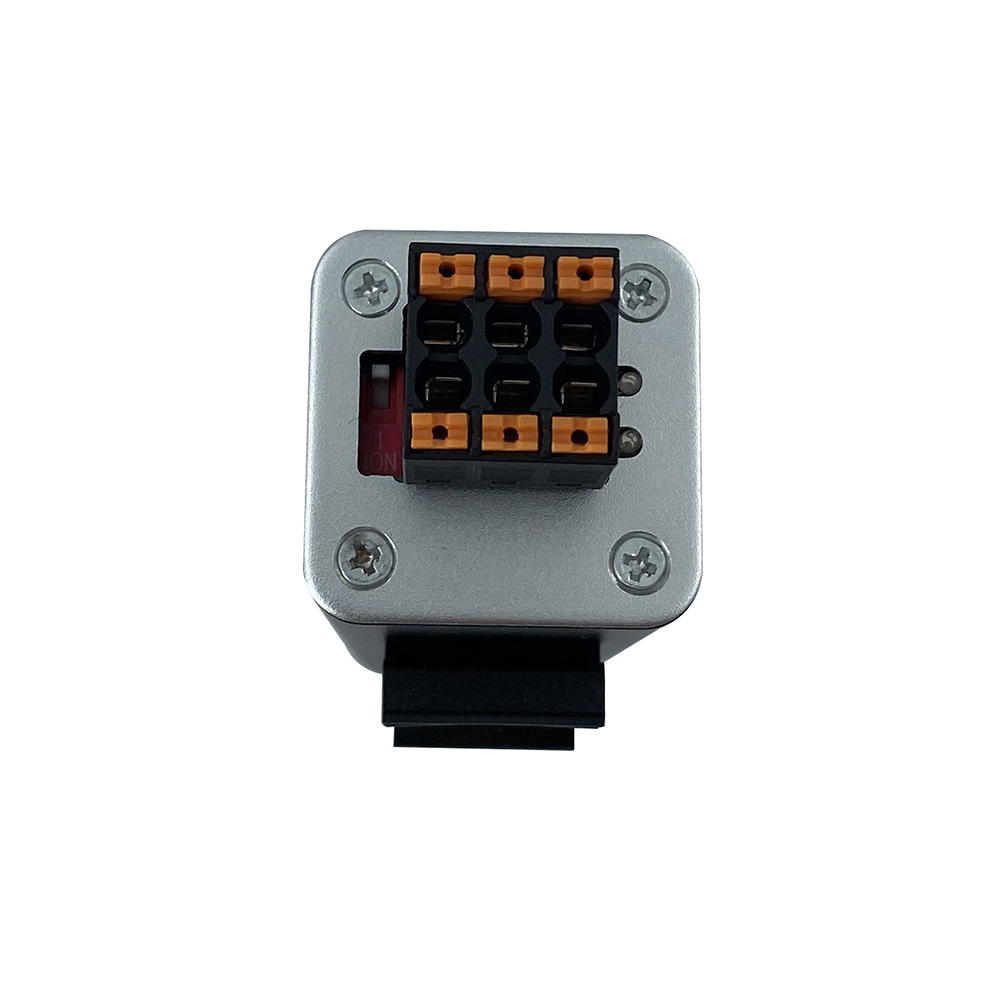

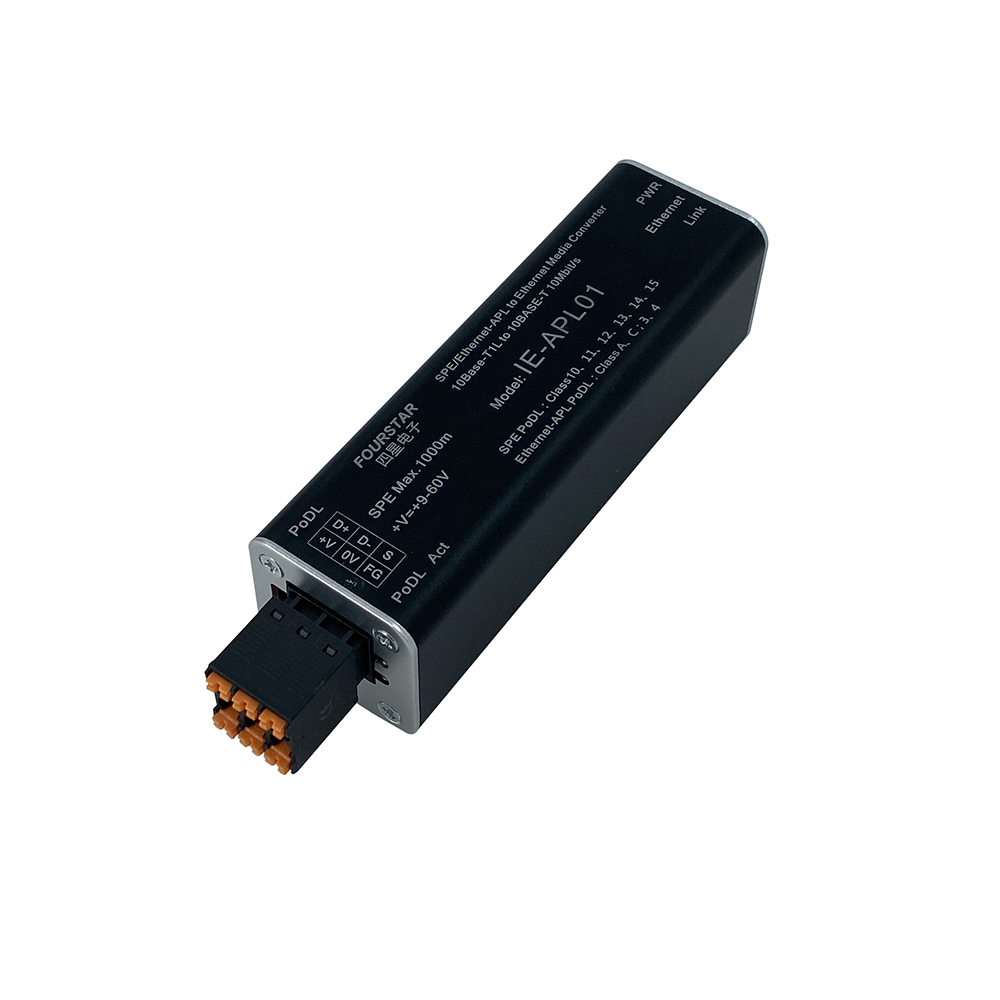

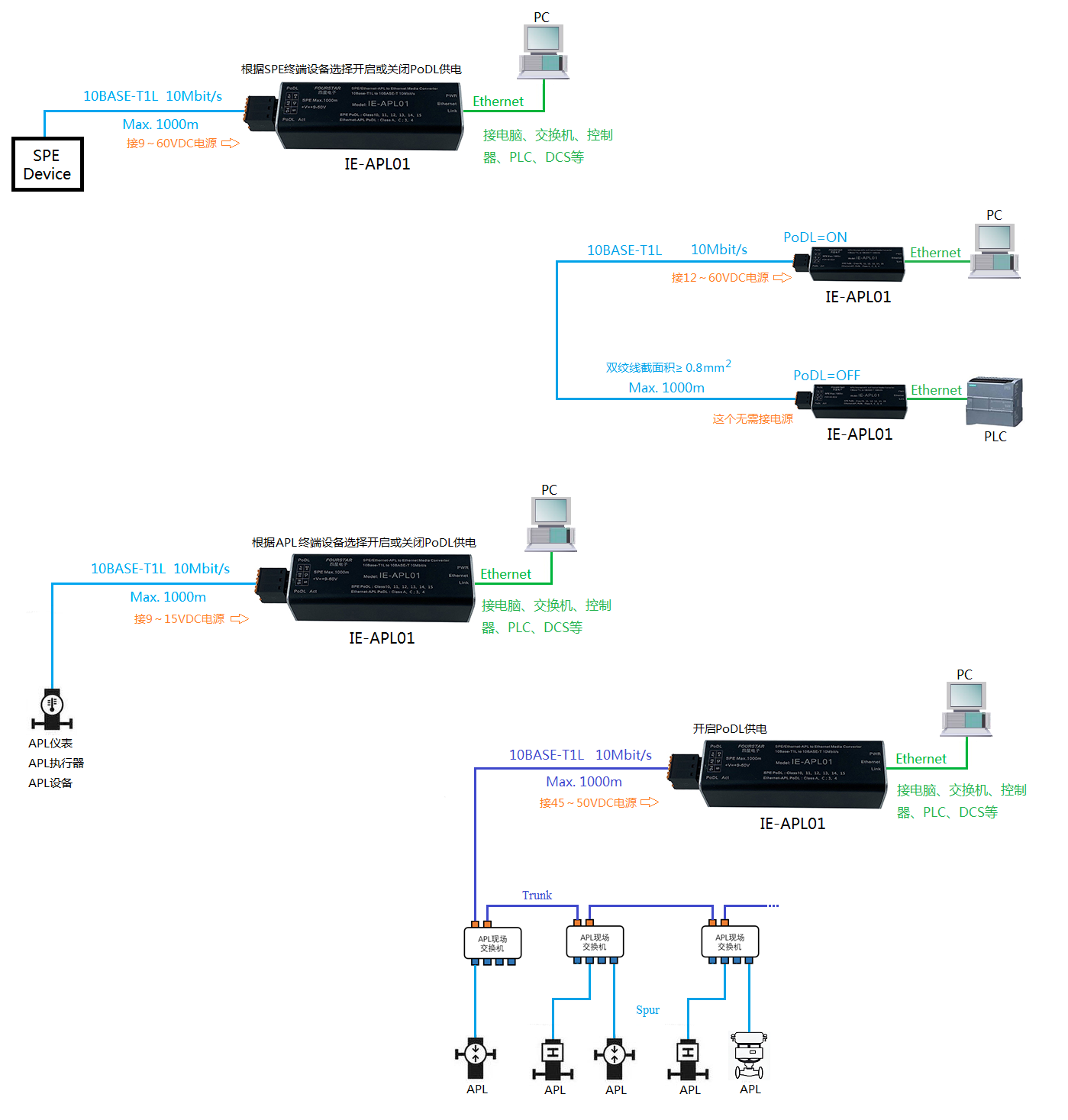

單對以太網口參數 | 接口類型 | 5.08-3Pin插拔式彈簧按壓接線端子。 |
傳輸速率 | 10Mbit/s全雙工，符合標準10BASE-T1L，IEEE802.3cg-2019。 |
輸出信號峰峰值 | 出廠默認信號峰峰值Vpp=2.4V，如需Vpp=1.0V訂貨時需聲明。 |
傳輸介質 | SPE單對雙絞線電纜，26AWG（0.14mm2）～ 14AWG（2mm2）。 |
最大傳輸距離 | 1000米。如果使用PoDL供電，則距離受功率和電纜截面積限制。 |
連接指示 | SPE端口狀態指示燈和PoDL指示燈。 |
PoDL功率等級 | 電源電壓為24VDC時，支持SPE功率等級Class10、11、12。 電源電壓為54VDC時，支持SPE功率等級Class13、14、15。 電源電壓為12VDC時，支持Ethernet-APL功率等級A和C。 電源電壓為48VDC時，支持Ethernet-APL功率等級3和4。 |
SPE端口數量 | 1個SPE（APL）端口。 |
SPE接口保護 | 具有TVS浪涌保護和ESD靜電保護，符合標準IEC61000-4-4，IEC61000-4-5，IEC61000-4-2。 |
SPE通訊協議 | IEEE802.3cg-2019，10Base-T1L，數據透明傳輸，支持所有以太網上層協議，如PROFINET、MODBUS TCP/IP、Ethernet/IP、EtherCAT、CC-Link IE、POWERLINK 等。 |
通用參數 | 工作電源電壓 | 9～60VDC之間任意電壓，帶電源極性接反保護和浪涌保護，應征對不同的SPE（APL）下游終端受電設備選擇不同的電源電壓。 |
工作電源功率 | 不使用PoDL供電時功率不大于1W，使用PoDL供電時功率為受電設備功率再加40%以上的富余量。 |
接口隔離 | 網口與SPE（APL）口之間隔離，網口與電源端口隔離，隔離電壓1500VDC。SPE（APL）端口和輸入工作電源端口之間沒有電隔離（公共PoDL電壓）。 |
防護等級 | IP20 |
工作溫度 | -20℃～+75℃。 |
外形尺寸 | 120mm×32mm×32（長×寬×高），重量100克。 |

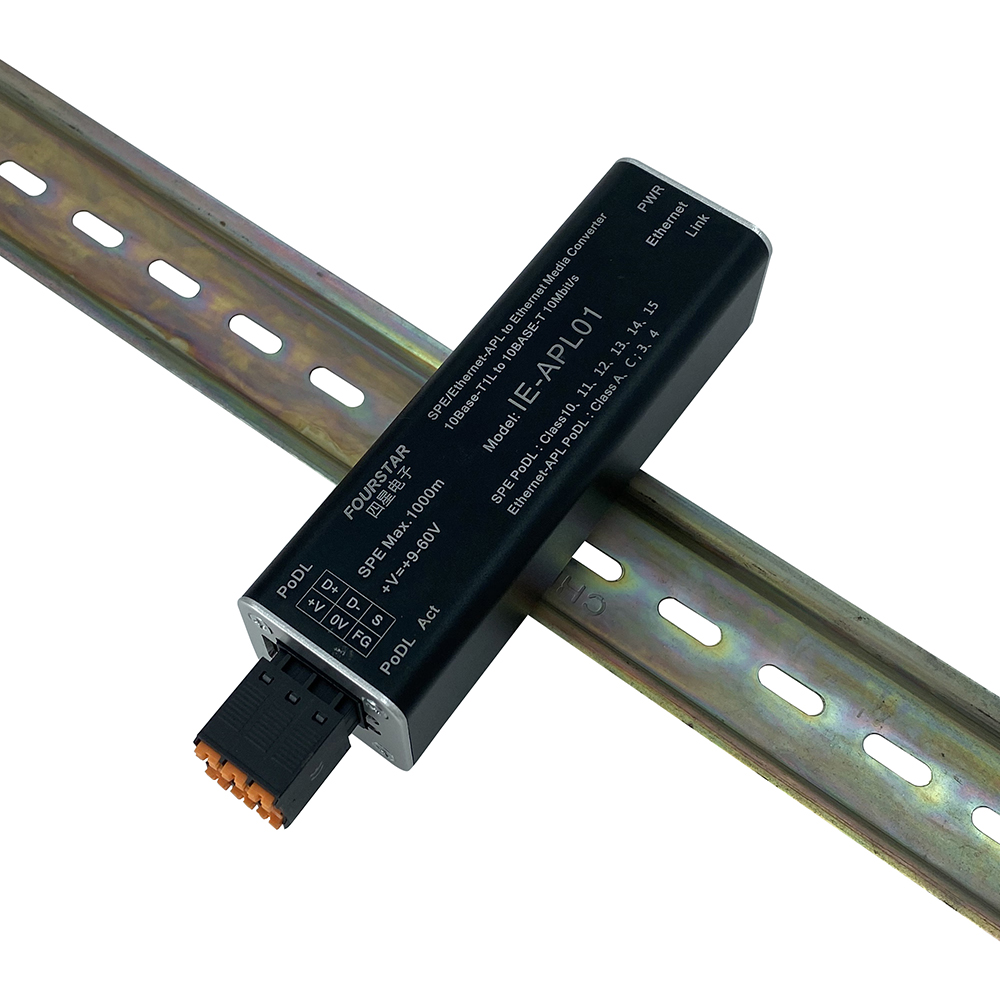

安裝方式 | DIN35mm標準導軌安裝。 |
